- TS4070i
プログラマブル表示器 TS4000シリーズの製品紹介
TS4070i
*1 COM2/COM3の同時使用で3chとして使用可能。
TS4070i
- 仕様
- 外形図
- モデル
一般仕様
| 項目 | TS4070i | |
|---|---|---|
| 電源 | 定格電圧 | DC24V |
| 電圧許容範囲 | ±10％ | |
| 許容瞬時停電時間 | 1ms 以内 | |
| 消費電力(最大定格) | 8W 以下 | |
| 突入電流 | 20A 以下、4.0ms (周囲温度 25℃) | |
| 絶縁抵抗 | DC 外部端子とFG 間：DC500V、10MΩ以上 | |
| 物理的環境 | 使用周囲温度 | 0 ～ 50℃ *1 |
| 使用周囲湿度 | 85％RH 以下 (結露なきこと、最大湿球温度 39℃以下) *1 | |
| 使用高度 | 標高 2000m 以下 | |
| 使用雰囲気 | 腐食性ガスなく、塵埃がひどくないこと (導電性塵埃なきこと) | |
| 保存周囲温度 | -10 ～ 60℃ *1 | |
| 保存周囲湿度 | 85％RH 以下 (結露なきこと、最大湿球温度 39℃以下) *1 | |
| 汚損度 | 2 | |
| 機械的稼働条件 | 耐振動 | JIS B 3502 (IEC61131-2) 準拠 振動周波数：5 ～ 9Hz 片振幅：3.5mm、 振動周波数：9 ～ 150Hz 定加速度：9.8m/s₂(1G) X、Y、Z：3方向 各10 回 |
| 耐衝撃 | JIS B 3502 (IEC61131-2) 準拠 ピーク加速度 147m/s2(15G)、X、Y、Z：3方向 各3回 (計18回) | |
| 電気的稼働条件 | 耐ノイズ | ノイズ電圧1000Vp-p、パルス幅1μs、立上り時間1ns ノイズシミュレータによる |
| 耐静電気放電 | IEC61000-4-2 に準拠、接触6kV、気中8kV | |
| 設置条件 | 接地 | D種接地(第3種接地) FG/SG分離 |
| 構造 | 保護構造 前面：IP65 相当 (防水パッキン使用時)*2 背面：IP20 相当 取付構造 パネル埋込取付 | |
| 冷却方式 | 自然空冷 | |
| 外形 W×H×D (mm) | 198.8 × 141.8 × 38.0 | |
| パネルカット W×H (mm) | 189(+0.5/-0)×134(+0.5/-0) | |
| 質量 (本体のみ) | 約 0.6kg | |
| ケース | 色 | ブラック (表面シート：シルバー) |
| 材質 | PBT+GF30 樹脂 | |
- *1 故障の原因となりますので湿球温度39℃以下でご使用ください。
- *2 防水パッキンはオプションです。防水パッキン未使用時は、IP40相当となります。
性能仕様
| 項目 | TS4070i | ||
|---|---|---|---|
| 画面メモリ (FROM) | 128M バイト | ||
| バックアップメモリ (SRAM) | 230K バイト | ||
| 表示部 | 表示デバイス | TFT カラー | |
| 解像度 | WVGA : 800×480 | ||
| 画面サイズ | 7.0型ワイド | ||
| 表示色 | 1,677 万色 *3 | ||
| バックライト | LED | ||
| バックライト寿命 | 約 45,000 時間 | ||
| タッチスイッチ | 方式 | アナログ抵抗膜方式 | |
| ファンクション スイッチ | 構成数 | - | |
| 外部 インタフェース | D-Sub9 ピン (凹) ×1 (COM1) | RS-422/RS-485 (ディップスイッチにより4線式または2線式を切替) 調歩同期式 データ長：7、8 ビット パリティ：偶数、奇数、なし ストップビット：1ビット、2ビット 伝送速度：4800、9600、19200、38400、57600、76800、115200、187500 *4 bps | |
| D-Sub9 ピン (凸)×1 *5 (COM2/COM3) | COM2：RS-232C COM3：RS-485 (2線式) 調歩同期式 データ長：7、8 ビット パリティ：偶数、奇数、なし ストップビット：1ビット、2ビット 伝送速度：4800、9600、19200、38400、57600、76800、115200 bps | ||
| Ethernet (RJ-45)×1 | IEEE802.3 (10BASE-T)/IEEE802.3u (100BASE-TX)準拠、 Auto-MDIX 対応 | ||
| 無線LAN(WLAN) | - | ||
| SD カード | - | ||
| USB×2 | Type-A (Ver. 2.0)、Type mini-B (Ver. 2.0) | ||
| 音声出力(AUDIO) | - | ||
| 時計 | バックアップ期間 | 5年 (周囲温度 25℃) | |
| カレンダ精度 | 月差 ±80 秒 (周囲温度25℃、電池バックアップ時) | ||
| 適合規格 | CE・UKCA | EMC 指令：EN61000-6-2、6-4 RoHS 指令：EN IEC63000 電池規則：対応 | |
| UL・cUL | UL61010-1/UL61010-2-201 (E313548) | ||
| KC | 対応 | ||
| 電波法 | - | ||
| 船級規格 | - | ||
- *3 ピクチャ、3D パーツのみ対応。それ以外は65,536 色表示。
- *4 シーメンス社製MPI/PPI 接続のみ。
- *5 COM2/COM3 の同時使用可能。

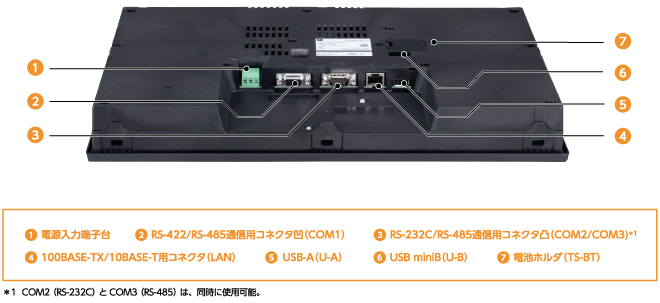

インタフェース

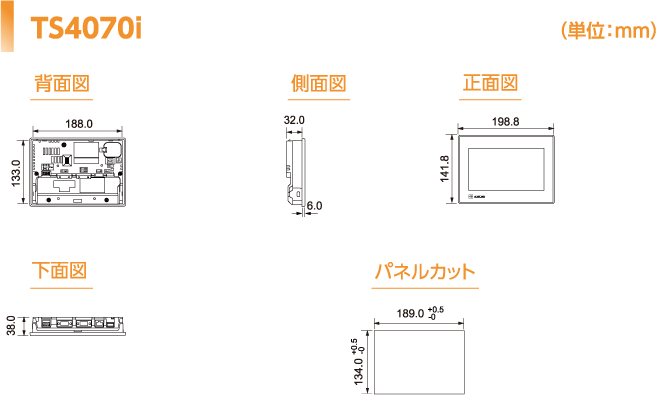

外形図／パネルカット寸法

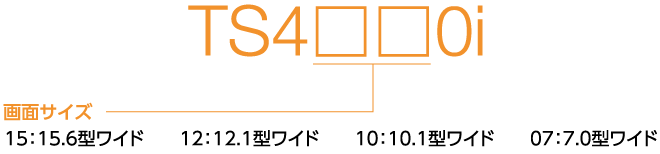

モデル
